屋内窓詳細図

こんにちは、設計二課で職人さん用の図面作成、構造計算、設備図、申請関係を

担当しています、草野です。　

どうぞよろしくお願いします。

ほぼ毎回、私が過去に作成した詳細図をご紹介させて頂いております。

今回は、屋内サッシの詳細図をご紹介させて頂きます。

屋内サッシの中でも　上下に半分回転するタイプの窓になります。

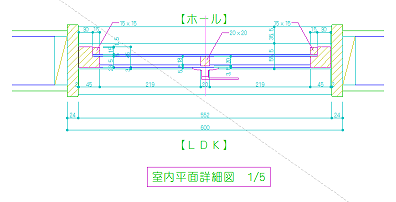

まずは平面詳細図です。

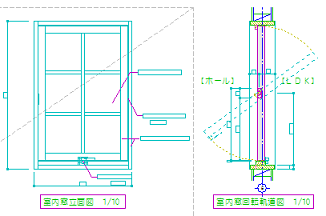

続いて立面図と回転の軌道図です。

そして展開図。

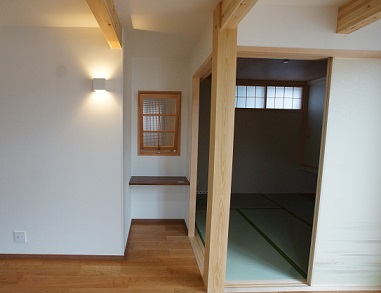

最後に完成写真を載せます。

屋内窓は、奥の部屋、空間に明かりを届けたり、通気性を確保したり、

また家族の気配を　光と音で感じることができます。

特にリビング上の吹き抜け部に付けることは、お薦めします。

よろしければ、ご検討の一つにどうでしょうか？

最後までお読み頂き、ありがとうございます。

今後も色々とご紹介させて頂きますので、どうぞよろしくお願いします。
