家具詳細図(造作TV台2)

2018年12月08日 12:00:00ライター:あんじゅ公式カテゴリ:戸建て工務店 現場レポート

こんにちは、設計二課で職人さん用の図面作成、構造計算、設備図、申請関係を担当しています、草野です。

どうぞよろしくお願いします。

毎回、私が過去に作成した詳細図をご紹介させて頂いております。



今回は、前回に引き続き 造作TV台をご紹介させて頂きます。

壁吊り式で比較的大きな物です。

細かいことを言うと 各部材が同一面で接合されているわけではなく、

勝ち負けが存在します。 例としては、家具を真正面に見て、横向きの部材より

縦に伸びた部材の方が手前に数ミリ出して造ったりしています。

どちらを勝たすか(手前に数ミリ出すか)は、どちらが造りやすいか、また綺麗に見えるか

都度考えています。

それでは、分かりづらいかもしれませんが、詳細図面をご紹介させて頂きます。

まずは、立面図です。

続きまして断面図です。

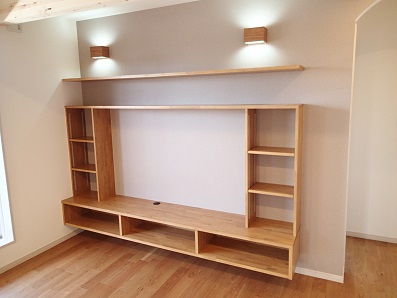

それでは、実際の完成写真を御覧ください。

図面があれば、造れる方もらっしゃるかも知れません。

ただ、綺麗に仕上げるとなると、変わった金物を使う等の工夫や、細かい部分に注意が必要です。

プロにまかせて、プロの腕を見てみるのもいいのではないかと思います。

その他、当社でDIYの講座を定期的に開いていきます。

来年は、今年より講座を増やす予定です。

もしご興味がございましたら、「あんじゅホーム」アプリをダウンロードして頂くか、

当社まで お問い合わせ下さい。

その他のお問い合わせに関しても、遠慮なく当社までお願いします。

今回も最後までお読み頂き、ありがとうございます。

また次回もどうぞよろしくお願いします。
