箱階段詳細図　

こんにちは、設計二課で職人さん用の図面作成、構造計算、設備図、申請関係を担当しています、草野です。　どうぞよろしくお願いします。

前回まで3回に渡って、造作スチール階段、木製のひな段状階段の詳細図の一部を添付させて頂きました。

今回は階段つながりで、箱階段を紹介させて頂きます。

ちなみに箱階段とは、木製の箱を段々に積み重ねた形状の階段で、側面を物入れとして使えるようにしたものです。

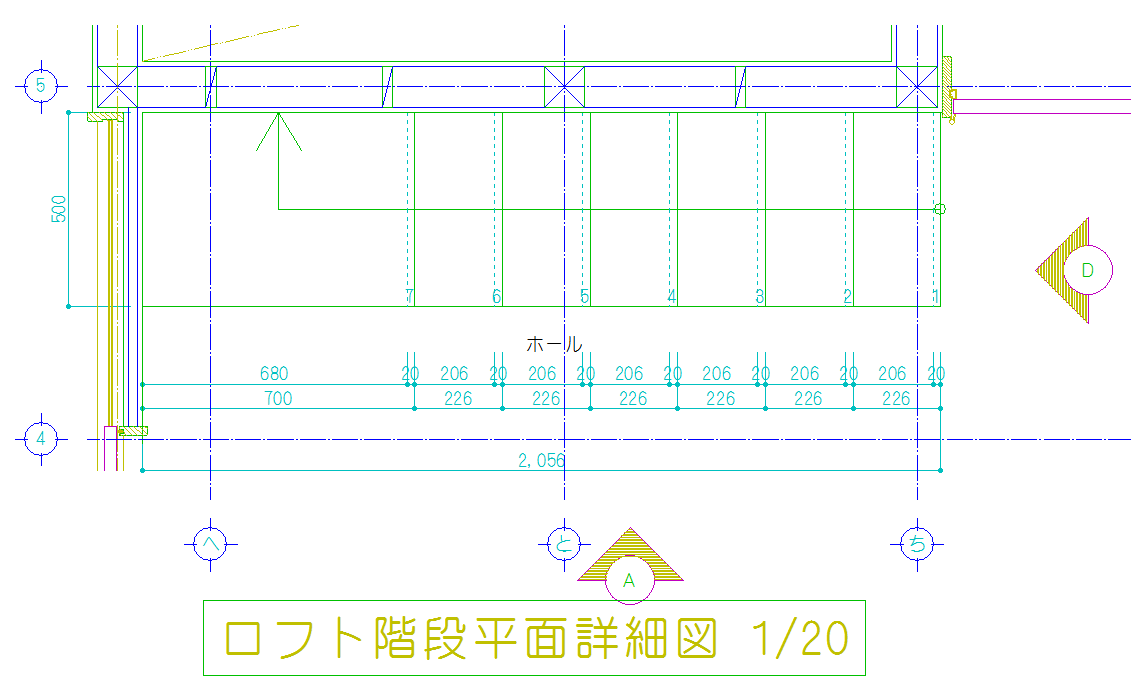

では、まずは平面図を添付させて頂きます。

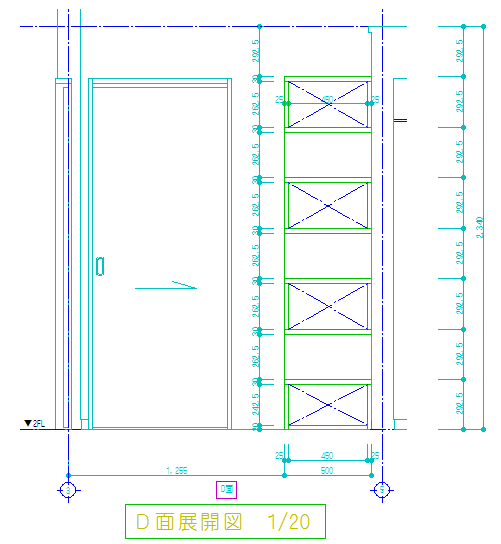

続いて展開図１（立面図１）

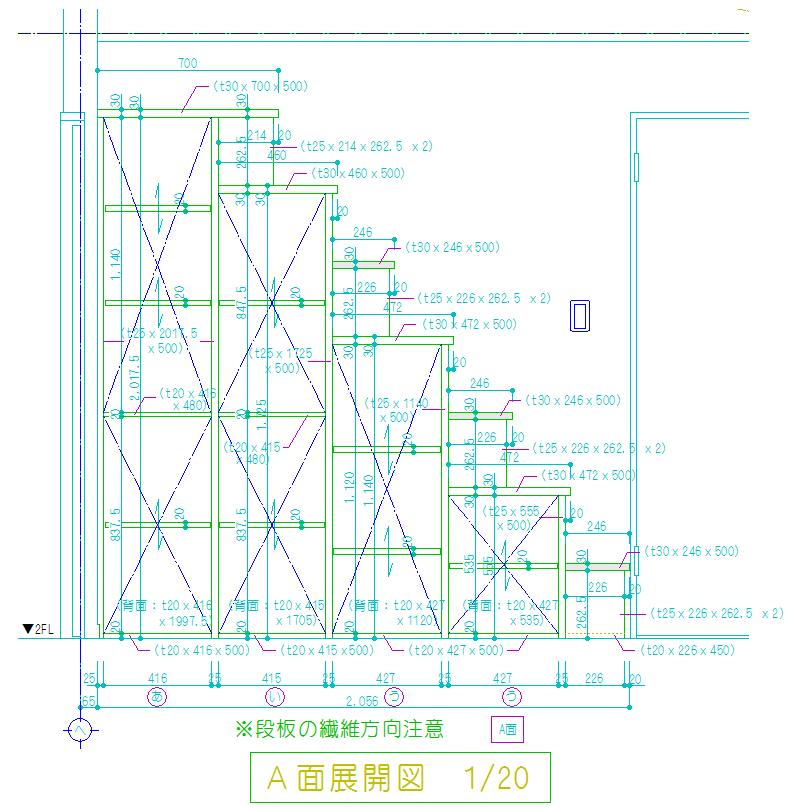

展開図２（立面図２）です。

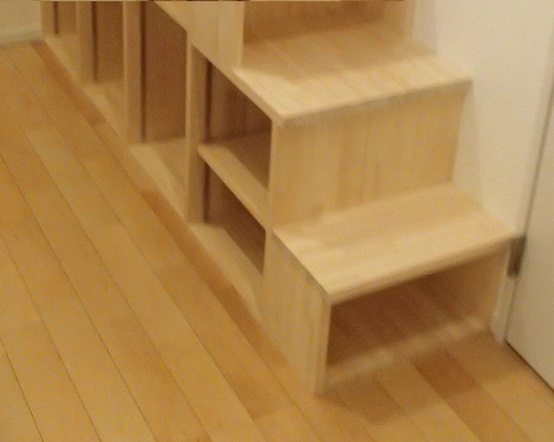

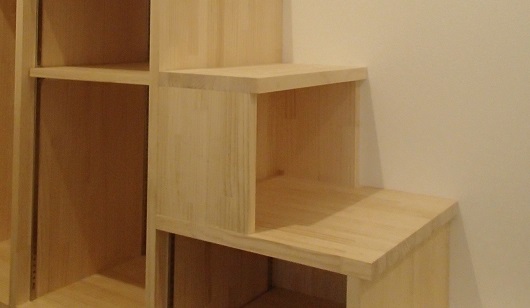

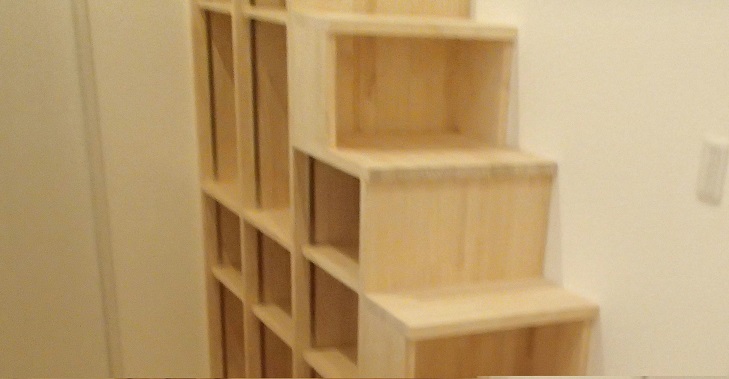

では、どうなったか･･･

すみません、あまりいい写真がありませんね。(・・;)

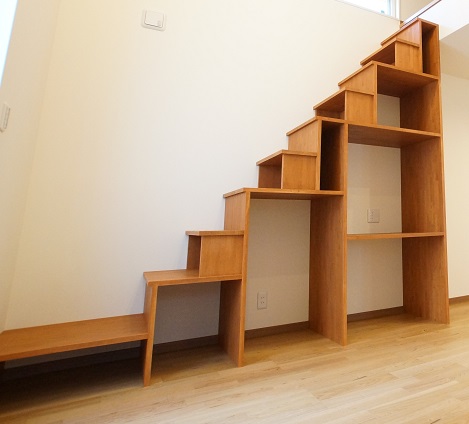

当社施工のほぼ同じ箱階段の写真がございましたので、そちらも載せさせて頂きます。

お好みで、形状も変えれます。　参考にして下さい。

では、また次回も何かしら図面と写真を載せさせて頂きます。(^O^)

どうぞよろしくお願いします。
