造作スチール製階段

こんにちは。　

設計二課で　大工さん、職人さん用の図面を描いています　草野です。

ここ近年、色々な詳細図を描く機会が増えてきました。

中でも階段に関する詳細図が増えています。

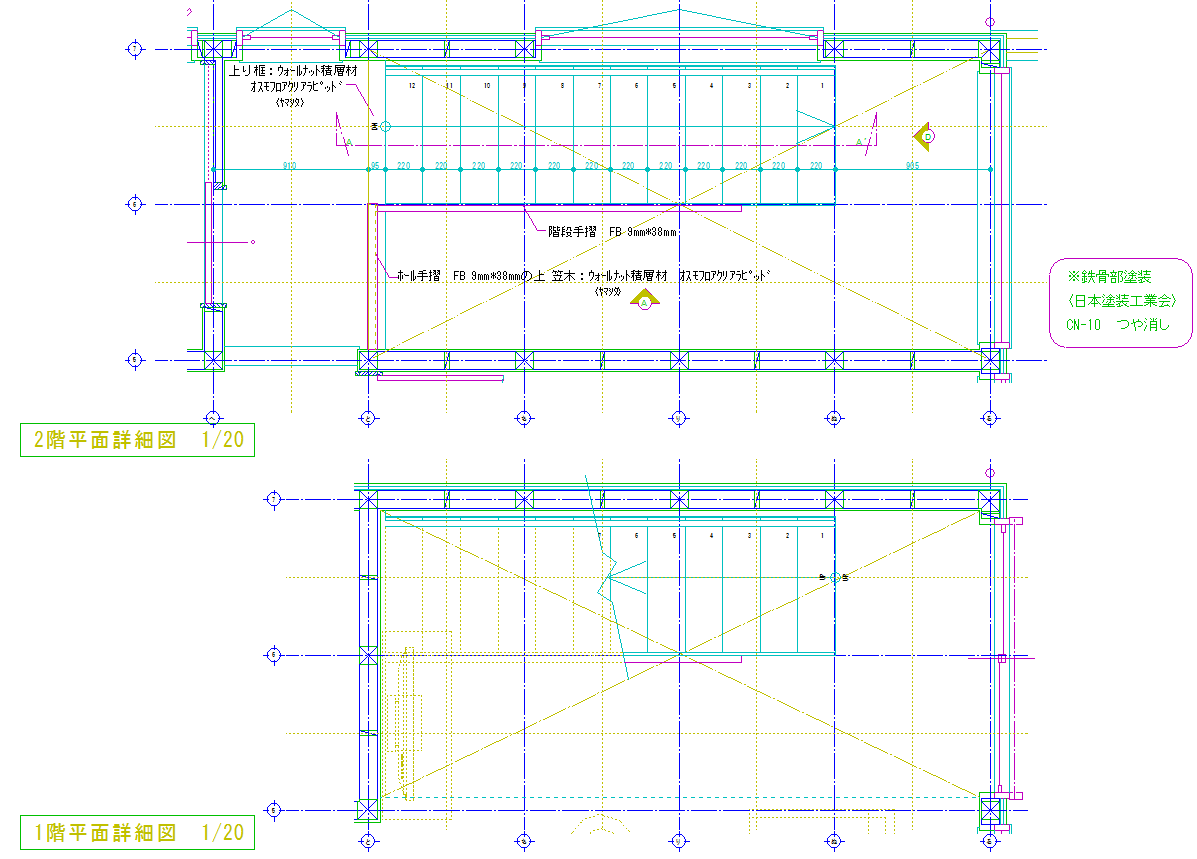

今回は、以前描いたスチール製造作階段の絵の一部を載せたいと思います。

今回は、A3サイズにまとめて　全部で７枚になりました。

スッキリと見せるように色々と工夫をしてますし、その他　構造・強度・安全性には注意しています。

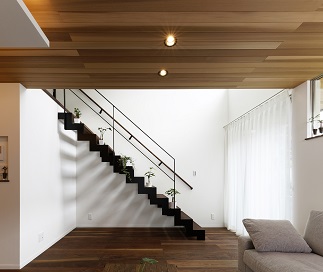

最終的にどうなったかは、写真を御覧ください。

今回は、イナズマ階段です。　スッキリと見えますでしょうか？

もし脚部や頭部、手摺などの細かい絵もご希望があればご紹介致します。　その他色々なパターンの絵を描いていますので、またご紹介させて頂きますね。　それではまた(^O^)／
