造作洗面化粧台詳細図

2019年02月09日 12:00:00ライター:あんじゅ公式カテゴリ:戸建て工務店 現場レポート

こんにちは、設計二課で職人さん用の図面作成、構造計算、設備図、申請関係を

担当しています、草野です。　

どうぞよろしくお願いします。

ほぼ毎回、私が過去に作成した詳細図をご紹介させて頂いております。

今回は、造作洗面化粧台をご紹介させて頂きます。

今回の作品は、だいたい9年～10年ぐらい前に描いたのもので、私にとって　

洗面化粧台の初期頃の図面です。

日曜大工をされる方なら、この図面でも造れてしまうかもしれません。

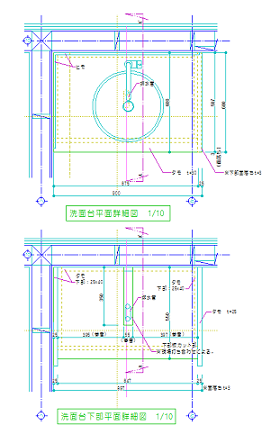

まずは、平面図を載せます。

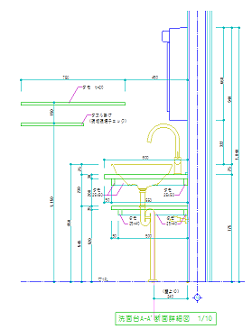

続いて断面図。

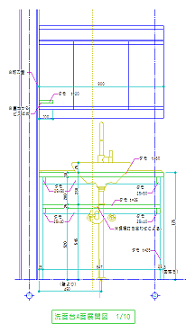

最後に展開図（立面図）です。

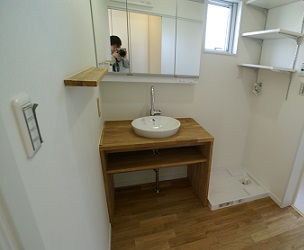

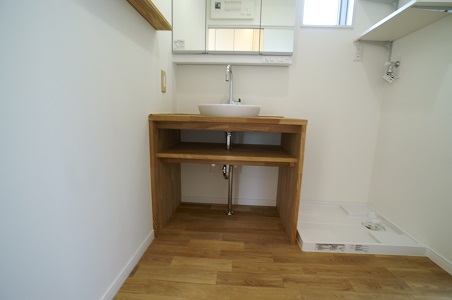

実物の写真を御覧ください。　　シンプルで、私的には好きなデザインです。

最後までお読み頂き、ありがとうございます。

今後も色々とご紹介させて頂きますので、どうぞよろしくお願いします。
