過去の階段周辺の詳細図

2018年05月02日 12:45:12ライター:あんじゅ公式カテゴリ:

こんにちは、設計二課で職人さん用の図面作成、構造計算、設備図、申請関係を担当しています、草野です。　

どうぞよろしくお願いします。

毎回、私が過去に作成した詳細図をご紹介させて頂いております。

今回は、8年ぐらい前に施工させて頂きました 階段及びその周辺部の詳細図をご紹介させて頂きます。

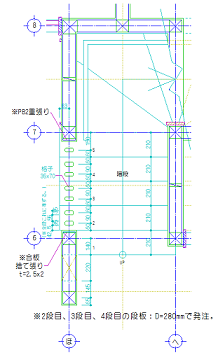

まずは平面図です。

続きまして、立面図（展開図）です。

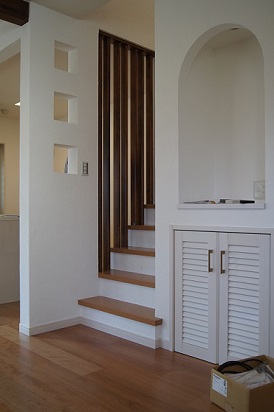

最後に現物写真です。

余計な荷物も写っていてごめんなさい。m(_ _)m　

大分前に描いた図面ですが、私的には好みの納まりの一つです。

階段横の格子の図面もございましたが、それはまた違う物件でご紹介させて頂きますね。

次回もどうぞよろしくお願いします。
